施工方法 2

７　ケーソン進水仮置工
　１施工フロー

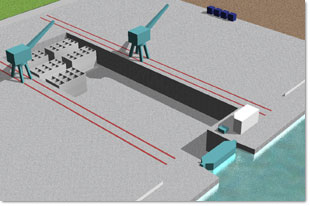

ドライドック内清掃、片付

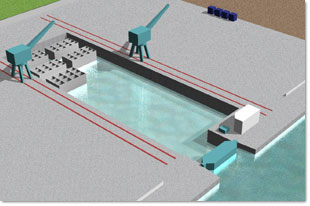

ドック内注水
ケーソン浮上、ゲート浮上係留
曳航ロープ取り付、ケーソン引出し
　2　進水・仮置時期は事前に監督職員に連絡し、仮置場所は監督職員の指示に従います。

　3　ケーソン桝内清掃
　　　ケーソン桝内の雨水及びコンクリート散水養生の余剰水を、水中ポンプ（3ｲﾝﾁ）により排水した
　　　後、枡内のコンクリート塊・ゴミ・ノロ等をきれいに清掃します。

　4　ケーソン進水
　　　1. ケーソン進水に先立ち、ケーソン係留ロープの取付のための作業床をケーソン天端に設置します。
　　　2. ドック本体の損傷を防ぐため、ゲート付近の渠壁及び開口部に緩衝材として古タイヤを取り付けます。

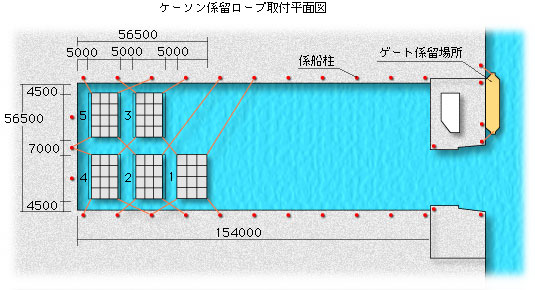

　　　3. 浮上したケーソンが移動しないようにケーソン同士をロープで固定し、
　　　　さらに各ケーソンを係船柱に固定します。
　　　4. ドック注水日当日は、気象・海象予報及び海上状況により作業の可否を判断します。

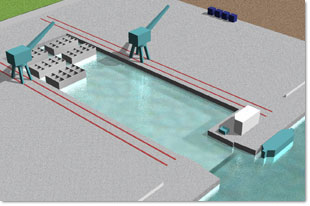

　　　5. ドック内を注水し、ケーソンが浮上し始めたらケーソンと係船柱を固定したロープは、ケーソン
　　　　浮上速度に合わせて除々に緩めていきます。尚、浮上後、ケーソン内部より漏水の有無、
　　　　吃水を確認します。
　　　6. ドック内注水完了後、ケーソンを所定の場所に係留します。

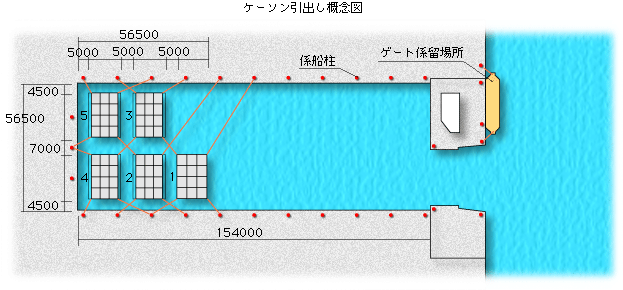

　　　ケーソン引出作業手順

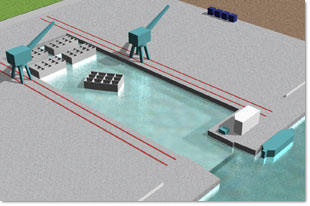

　　　１．係留ロープを操作し、ケーソンを移動させ、向きを変える。
　　　２．引出用ロープをキャプスタンに取付け、ケーソンの引出を行う。
　　　３．係留ロープを徐々に延ばしながら、引出用ロープをキャプスタンで巻込み、ゲート付近まで引出す。
　　　４．曳船から曳航ロープを大回しワイヤーに取付ける。

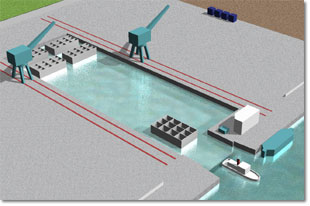

　　　５．曳船をゆっくりと前進させ、大回しワイヤーを緊張させ、係留ロープを緩め、ケーソンを引出す。
　　　６．ケーソンがゲートの壁に接触しないように係留ロープを操作し、ドックの外に出たら解除する。
　5　ケーソン曳航
　　　1. ゲート浮上後、キャプスタンでケーソン
　　　　を１函ずつゲート入り口まで引き出します。
　　　2. ゲート入り口付近でケーソンを係留し、
　　　　大回しﾜｲﾔｰを曳船の曳航ロープを取り付
　　　　けて引き出します。
　　　　ケーソンがゲートの壁に接触しないよう
　　　　に係留ロープを操作します。
　　　3. 曳船で仮置場まで曳航します。
　　　　曳航に際しては、他船舶の入出港に十分
　　　　注意します。
ケーソン曳航
　6　ケーソン仮置
　　　1. 事前調査として仮置予定箇所の不陸等を潜水士をにて調査し、異常のないことを確認後、
　　　　仮置場の４隅に見通しとなる竹を入れておきます。
　　　2. 仮置き場まで曳航したケーソンは、起重機船にセットし、仮置き位置に移動します。
　　　3. ケーソン仮置位置移動完了後ケーソンの傾きに注意しながらケーソン内に注水し、
　　　　沈降させて仮置します。
　　　4. ケーソン仮置完了後、事後調査として潜水士を使って調査し、異常のないことを確認します。
